三日坊主を止めるな2のVJシステム(Boze Jockey System)についての仕組み解説

はじめに

去る2020年 12月28日、VRChat内で「三日坊主を止めるな2」という謎のイベントが開催されました。

イベントの様子は、おきゅたんbotさんに配信して頂きました。

アーカイブはこちらから↓

自分は、このイベントの音声映像配信とVJ演出周りを担当しました。

今回は、これらの仕組みの解説をしていきます。

一旦、上のアーカイブでライブの映像を見てからのほうが、理解しやすいと思います。

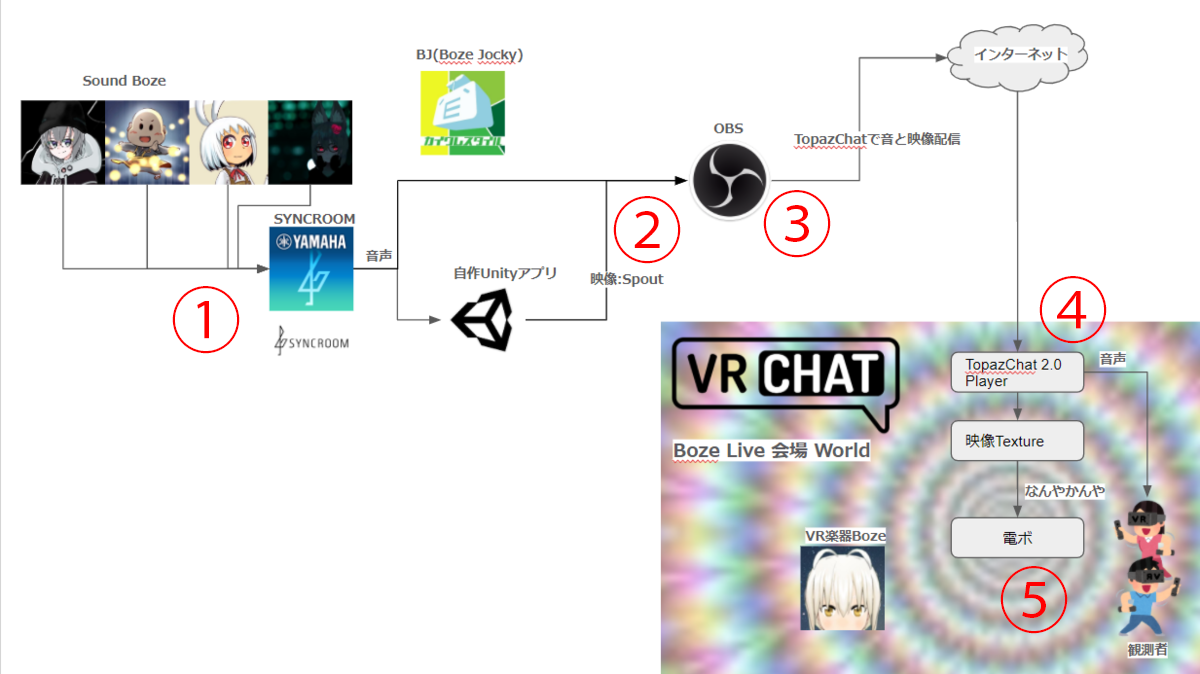

まずはざっくりとしたシステム構成図です。

f:id:kaiware007:20210124153256p:plain

続いて、ざっくりとした流れです。

※ちなみに、OBSでSpoutを使うには下記のプラグインを使用しました。

※OBSで映像と音声をよしたかさん作のTopazChat 2.0 Player経由でVRChatのライブワールドに送ります（よしたかさん、VoxelKeiさん、本当にありがとうございます）

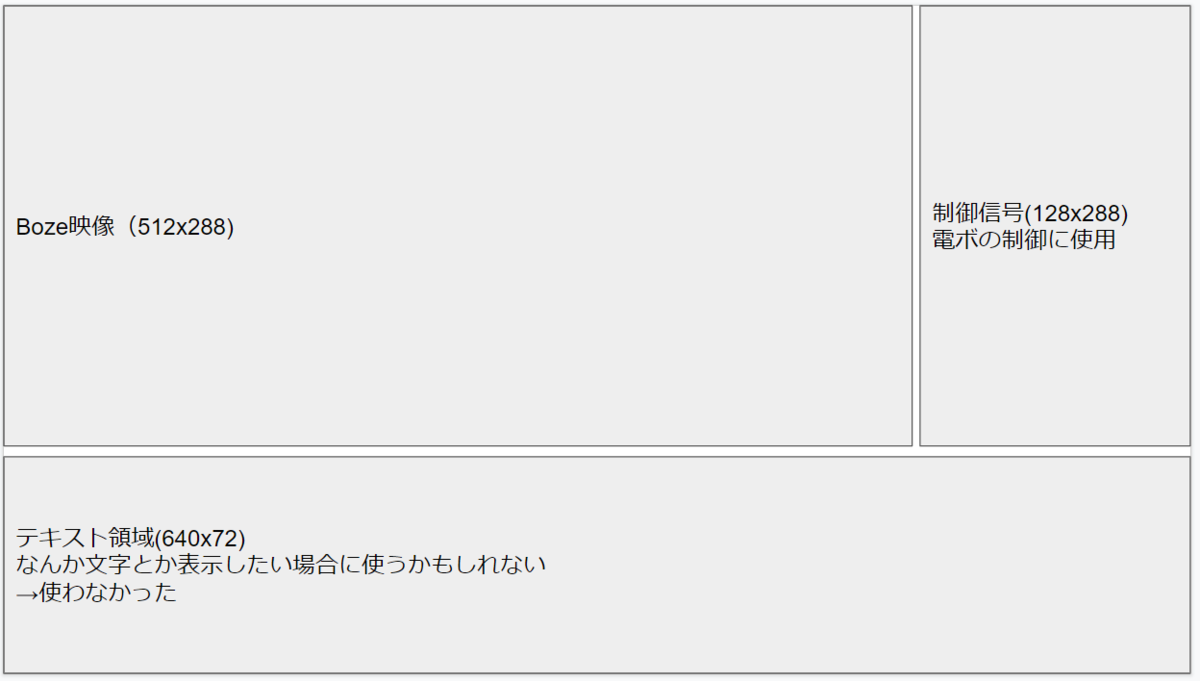

自作VJアプリでは、スクリーンに映すBoze映像と、VJ制御用の信号を映像に変換してSpout出力する仕組みになっています。

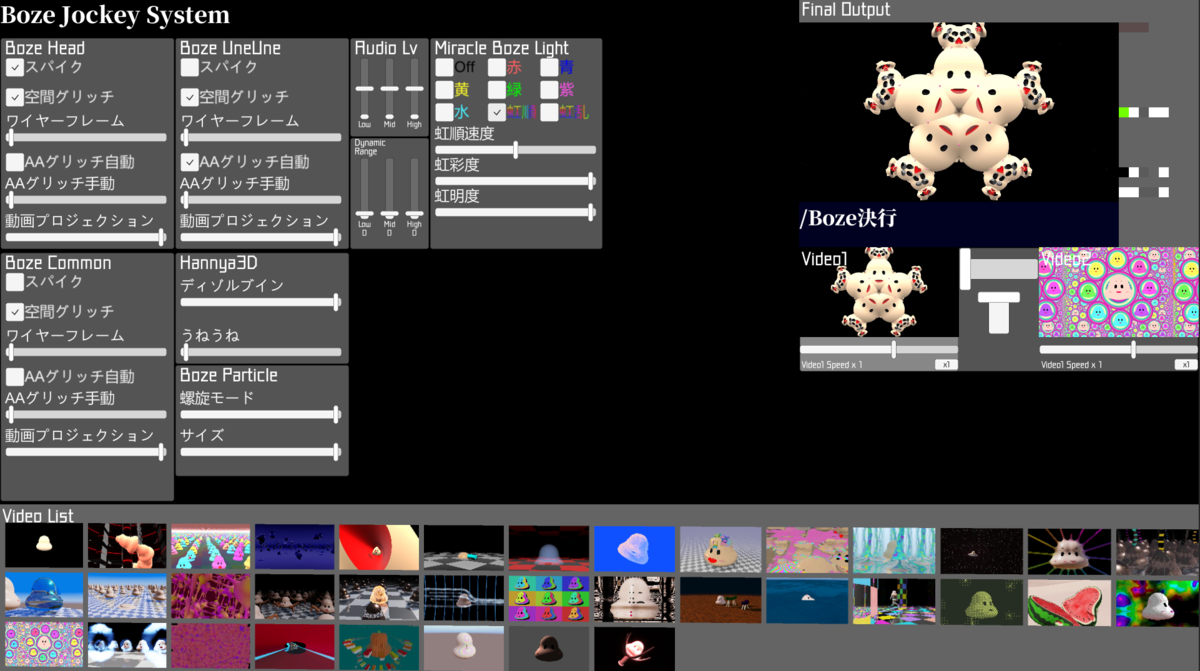

アプリ自体の画面は、下の画像のようになっていてワールド内の演出の操作用のUIパネルと、再生するBoze映像の切り替えパネルになっています。

演出のオンオフやパラメータの変更などは、MIDIコンに対応させていました。
使用していたMIDIコンは、みんな大好きnanoKONTROL2です。

ただ、当時のVRChatとの相性が悪く、先にVRChatを起動してからMIDIコンを繋がないと高確率でVRChatがフリーズする問題があったので注意が必要です（今は大丈夫かな？）

演出のオンオフとMIDIコン上のボタンのLEDが連動するようにしたかったので、Unity側からもMIDI信号を送れるようにするためRtMidi for Unityを使用させていただいてます。

Boze映像は、Hap形式という低負荷（ただしファイルサイズが大きくなりがち）エンコードに変更しています。これにより、動画の頻繁な差し替えをしても全然カクついたりしなくなりました。

また、UnityでのHap動画の再生はKlakHapを使用させていただいてます。

使用したBoze映像は、こちらでまとめています（宣伝）

それから、SyncRoomから受け取った音声の波形を解析して演出のトリガーにしたりする仕組みは、Laspを使用させていただいてます。

振り返ると、かなりのミドルウェアをkeijiro takahashi神のお力を借りていますね。ありがたや…ありがたや…🙏

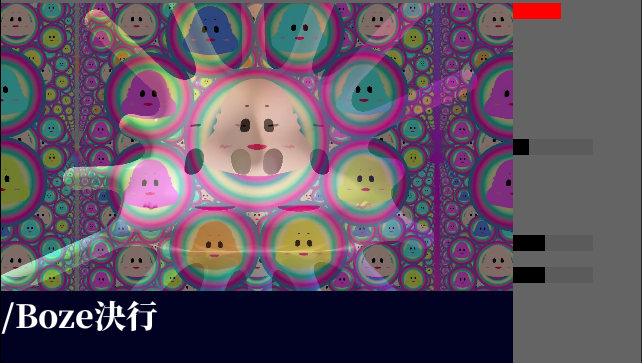

ワールド内の演出を配信映像から制御するために、演出のオンオフ状態やパラメータの値を「色」に変換してRenderTextureに書き込んでいます。

テクスチャ上の各ピクセルは、RGB各色が8bit（計24bit、アルファチャンネルがあるときは32bit）の数値で表されています。

コンピュータ上では「色」もただの数値です。

VJ演出のパラメータも数値です。オンオフも1、0に置き換えられる数値です。

なので、テクスチャにそのまま書き込んでしまいます。

テクスチャにデータを書き込む方法については、memexのぴぼさんが超詳細な記事を書いてくれているので、そちらをご参照ください。めちゃくちゃ参考になりました。

と、丸投げもよろしくないので、実際に使用したUIのパラメータをRenderTextureに書き込むサンプルを用意しました。

ピボさんのに比べると、8bit（256段階）分の情報しか書き込んでないので精度はいまいちですが、短時間で激しく変化するVJの制御ではほとんど問題なかったです。

また、圧縮で細かいピクセルが潰れることを考慮して、16x16の領域に書き込んでます。

それから、細かい調査はしてないですが、書き込む色は、赤よりはグレースケールのほうが綺麗に色が出ました。赤は、だいぶ潰れて黒い感じになってしまいました。

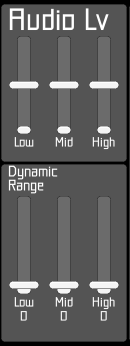

低音、中音、高音の音量
LASPで波形解析した音域ごとの音量。キックの音に合わせた演出をやりたくて、しきい値以下の音量は切り捨てるようにしてたりします。
また、UI上でそれぞれの音量の可視化と、DynamicRangeの調整をできるようにしてます。

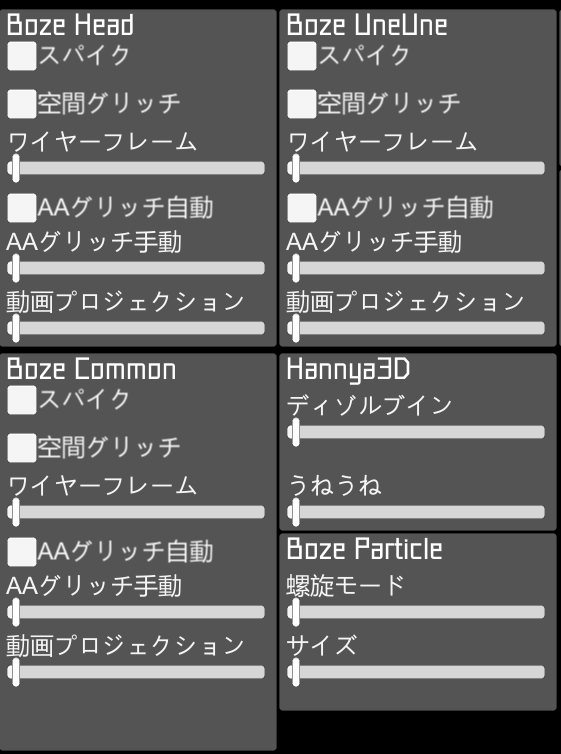

各種エフェクトのオンオフ
会場の巨大Boze頭や後ろのうねうね、般若心経文字、パーティクルなどの演出のオンオフ、エフェクトの掛かり具合を調整するスライダーのUIです。

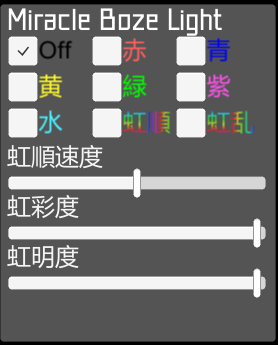

ミラクルBozeライト
ワールド内のミラクルBozeライト（禍々しいサイリウムのようなもの）のUIです。固定色を選択したり、虹色に変化するようにしたりできます。この設定だけ「ちゃんとした色」としてをテクスチャに書き込んでいます。
